襯氟截止閥

  • 產品介紹
  • 型號意義
  • 產品結構/安裝尺寸
  • 故障原因及排除方法

產品關鍵字:截止閥,襯氟截止閥



產品名稱:襯氟截止閥
產品型號:J41Fs

一、J41Fs襯氟截止閥概述:

    J41Fs襯氟截止閥是指關閉件(閥瓣)由閥桿帶動并沿閥痤中心軸線做升降運動的閥門,在管路上主要用來接通或截斷管路中的介質,但不能做節流用。
截止閥基本結構:
    1、氟塑料襯里J41F46型直通式,具有結構緊湊、啟閉靈活、耐腐蝕性能強,行程短(一般為公稱通徑1/4)等優點,被廣泛應用在石油、化工等管路系統做截斷介質用,但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節,以免節流口處產生高速介質流沖蝕破壞密封面。
    2、閥瓣與閥桿設計為一體結構,用以防止由管路壓力波動造成內件沖出閥體的可能有性,結構緊湊,使用安全。

二、J41Fs襯氟截止閥設計特點:
1.氟塑料全襯里J41F46型直通式、J45F46型直流式、J44F46型角式截止閥,具有結構緊湊、啟閉靈活、耐腐蝕性能強,行程短(一般為公稱通徑1/4)等項優點,被廣泛應用在石油、化工等管路系統中做截斷介質用,但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節,以免節流口處產生的高速介質流沖蝕破壞密封面。
2.閥瓣與閥桿設計為一體結構,用以防止由于管路壓力波動造成內件沖出閥體的可能性,結構緊湊,使用安全。
3.氟塑料全襯里截止閥可根據所輸送介質、客戶要求選用內襯里材質,主要有:
聚四氟乙烯(PTFE,簡稱F4 )
聚全氟代乙丙烯(FEP,簡稱F46)
可熔性聚四氟乙烯(PFA)
超高分子量聚乙烯(PE)

三、J41Fs襯氟截止閥性能參數:
公稱通徑:DN15~350mm
公稱壓力:PN1.0~2.5Mpa
連接形式:法蘭連接
驅動裝置:手動,蝸輪傳動,電動,氣動
適用介質:硫酸,氫氟酸,磷酸,氯氣,強堿,王水等任意具有強腐蝕性的介質。



四、J41Fs襯氟截止閥型號與意義:
 J41F46-16-DN200
 J:截止閥類代號         4:連接型式為法蘭連接
 1:結構型式為直通式     F46:過流部分材料為F46(聚全氟乙丙烯)
 16:16公斤壓力          DN200:通徑為200MM








中國.上玉集團有限公司是專業生產襯氟閥門的廠家,襯氟截止閥訂貨須知:
一、①襯氟截止閥產品名稱與型號②襯氟截止閥口徑③襯氟截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的襯氟截止閥型號,請按襯氟截止閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站,如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。

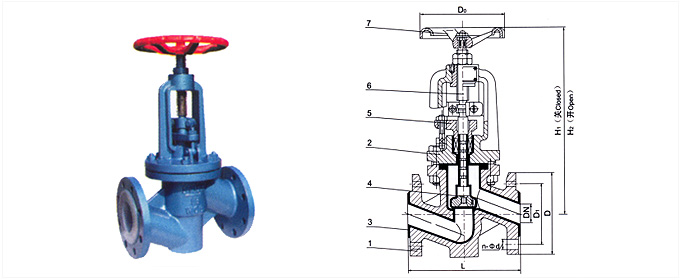

公稱通徑DN L mm D mm D1 mm n-φd mm H1 mm H2 mm D0 mm 質量 kg
15 130 95 65 4-14 225 240 100 4
20 130 105 75 4-14 230 250 100 6
25 130 115 85 4-14 264 288 120 8
32 130 140 100 4-18 272 296 120 10.5
40 130 150 110 4-18 300 325 140 16.5
50 130 165 125 4-18 321 345 140 18
65 130 185 145 4-18 366 396 160 26
80 130 200 160 6/2-18 400 438 200 36.5
100 130 220 180 6/2-18 476 517 280 56
125 130 250 210 6/2-18 530 560 280 64
150 130 285 240 6/2-22 650 605 320 85
200 130 340 295 6/2-22 650 770 360 155
250 130 395 350 8/4-22 690 810 400 243
300 130 445 400 8/4-22 730 845 400 295
350 130 505 460 12/4-22
